Moxa is going to discontinue the PT-7710 series. Last order can be made before September.

Please see recomended replacement model RKS-G4028.

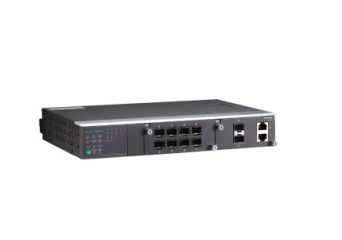

PT-7710

Switch cu management Ethernet modular pentru montare în rack cu 8 porturi + 2G Layer 2 Gigabit IEC 61850-3

Producător: MOXA

Conform cu IEC 61850-3, IEEE 1613 (stații de transformare) și EN50121-4 (aplicații feroviare)
Îndeplinește o parte din specificațiile EN 50155
VLAN Unaware: Suportă cadrele cu etichetă de prioritate pentru a fi recepționate de anumite IED-uri.
Până la 4 porturi cu conectori M12
Turbo Ring și Turbo Chain (timp de recuperare < 20 ms @ 250 switch-uri), și RSTP STP și MSTP pentru redundanța rețelei
Gama universală de alimentare, 12/24/48 VDC sau 110/220 VDC/VAC
Interval de temperatură de funcționare de la -40 la 85°C

Preț de la 5.010,00 RON Net

Preț prea mare? Autentificați-vă și cumpărați mai ieftin

În stoc

Plasați comanda până la ora 12:00, iar coletul va fi expediat în aceeași zi

Livrare gratuita de la 500 RON

Vezi 2 model

Promocja cenowa na model HDR-15-5

Modele
Accesorii
Descriere
Specificație tehnică
Descarca documentatie
Baza de resurse
Produse recomandate

PT-7710

Modele

Filtru: ()

Model	Disponibilitate	Garanție	Lista de dorințe	Prețul tău	Prețul tău	Cantitate articole Adăugare
PT-7710-F-LV IEC 61850-3 modular managed Ethernet switch system with 1 slot for fast Ethernet modules, and 1 slot for fast Ethernet or Gigabit Ethernet modules, up to 10 or 8+2G ports, front cabling, 1 power supply (24/48 VDC), -40 to 85°C	În stoc	Garanție:		5.010,00 RON 6.162,30 RON Intră în cont pentru a vedea prețurile	Intră în cont pentru a vedea prețurile	buc.

PT-7710-F-LV

IEC 61850-3 modular managed Ethernet switch system with 1 slot for fast Ethernet modules, and 1 slot for fast Ethernet or Gigabit Ethernet modules, up to 10 or 8+2G ports, front cabling, 1 power supply (24/48 VDC), -40 to 85°C

Disponibilitate:

În stoc

Preț net:

5.010,00 RON

Intră în cont pentru a vedea prețurile

Model	Disponibilitate	Garanție	Lista de dorințe	Prețul tău	Prețul tău	Cantitate articole Adăugare
PT-7710-F-HV IEC 61850-3 modular managed Ethernet switch system with 1 slot for fast Ethernet modules, and 1 slot for fast Ethernet or Gigabit Ethernet modules, up to 10 or 8+2G ports, front cabling, 1 isolated power supply (88-300 VDC or 85-264 VAC), -40 to 85°C	În stoc	Garanție:		5.010,00 RON 6.162,30 RON Intră în cont pentru a vedea prețurile	Intră în cont pentru a vedea prețurile	buc.

PT-7710-F-HV

Disponibilitate:

În stoc

Preț net:

5.010,00 RON

Intră în cont pentru a vedea prețurile

Accesorii

Model	Disponibilitate	Garanție	Lista de dorințe	Prețul tău	Prețul tău	Cantitate articole Adăugare
PM-7200-4MST2TX Fast Ethernet Module with 4 multi-mode 100BaseFX ports with ST connectors and 2 10/100BaseT(X) ports with RJ45 connectors	În stoc	Garanție:		4.040,00 RON 4.969,20 RON Intră în cont pentru a vedea prețurile	Intră în cont pentru a vedea prețurile	buc.

PM-7200-4MST2TX

Fast Ethernet Module with 4 multi-mode 100BaseFX ports with ST connectors and 2 10/100BaseT(X) ports with RJ45 connectors

Disponibilitate:

În stoc

Preț net:

4.040,00 RON

Intră în cont pentru a vedea prețurile

Model	Disponibilitate	Garanție	Lista de dorințe	Prețul tău	Prețul tău	Cantitate articole Adăugare
PM-7200-6MSC Fast Ethernet Module with 6 multi-mode 100BaseFX ports with SC connectors	În stoc	Garanție:		5.430,00 RON 6.678,90 RON Intră în cont pentru a vedea prețurile	Intră în cont pentru a vedea prețurile	buc.

PM-7200-6MSC

Fast Ethernet Module with 6 multi-mode 100BaseFX ports with SC connectors

Disponibilitate:

În stoc

Preț net:

5.430,00 RON

Intră în cont pentru a vedea prețurile

Model	Disponibilitate	Garanție	Lista de dorințe	Prețul tău	Prețul tău	Cantitate articole Adăugare
PM-7200-8SFP Fast Ethernet module with 8 100 BaseSFP slots	În stoc	Garanție:		2.170,00 RON 2.669,10 RON Intră în cont pentru a vedea prețurile	Intră în cont pentru a vedea prețurile	buc.

PM-7200-8SFP

Fast Ethernet module with 8 100 BaseSFP slots

Disponibilitate:

În stoc

Preț net:

2.170,00 RON

Intră în cont pentru a vedea prețurile

Model	Disponibilitate	Garanție	Lista de dorințe	Prețul tău	Prețul tău	Cantitate articole Adăugare
PM-7200-8TX Fast Ethernet module with 8 10/100T(X) ports	În stoc	Garanție:		1.645,00 RON 2.023,35 RON Intră în cont pentru a vedea prețurile	Intră în cont pentru a vedea prețurile	buc.

PM-7200-8TX

Fast Ethernet module with 8 10/100T(X) ports

Disponibilitate:

În stoc

Preț net:

1.645,00 RON

Intră în cont pentru a vedea prețurile

Descriere

PT-7710 este proiectat pentru a satisface cerințele sistemelor de automatizare a stațiilor de transformare (IEC 61850-3, IEEE 1613) și ale aplicațiilor feroviare (EN 50121-4). Structura de rețea industrială Fast Ethernet cu fibră optică al PT-7710, inelul redundant, intrările de alimentare redundante de 12/24/48 VDC sporesc fiabilitatea comunicațiilor dvs. și economisesc costurile de cablare. Designul modular al modelului PT-7710 facilitează planificarea rețelei și permite o mai mare flexibilitate, permițându-vă să instalați până la 2 porturi Gigabit și 8 porturi Fast Ethernet sau 10 porturi Fast Ethernet.

Caracteristici și beneficii suplimentare

Command line interface (CLI) pentru configurarea rapidă a principalelor funcții gestionate
VLAN Unaware: Suportă cadrele cu etichetă de prioritate pentru a fi recepționate de anumite IED-uri.
Opțiunea DHCP 82 pentru atribuirea adreselor IP cu diferite politici
Protocoale Ethernet industriale EtherNet/IP și Modbus TCP acceptate
Recuperarea automată a adreselor IP ale dispozitivelor conectate
Recuperare rapidă Line-swap
IGMP snooping și GMRP pentru filtrarea traficului multicast din protocoalele Ethernet industriale
IEEE 802.3ad, LACP pentru utilizarea optimă a lățimii de bandă
Managementul lățimii de bandă pentru a preveni starea imprevizibilă a rețelei
Multi-port mirroring pentru depanarea online
Avertizare automată în caz de excepție prin e-mail și ieșire de releu
RMON pentru monitorizarea proactivă și eficientă a rețelei
Configurabil prin browser web, consolă Telnet/Serial, CLI, Windows utility și configuratorul automat de backup ABC-01
Turbo Ring și Turbo Chain (timp de recuperare < 20 ms @ 250 switch-uri), și RSTP STP și MSTP pentru redundanța rețelei

Caracteristici de Cybersecurity

Parolele de utilizator cu mai multe niveluri de securitate protejează împotriva configurării neautorizate
SSH/HTTPS este utilizat pentru a cripta parolele și datele.
Blocați porturile switch-ului cu controlul accesului la rețea bazat pe port 802.1X, astfel încât numai clienții autorizați să poată accesa portul.
RADIUS/TACACS+ vă permite să gestionați parolele dintr-o locație centrală.
1Q VLAN permite compartimentarea logică a traficului transmis între porturile de switch selectate.
Securizați porturile switch-ului astfel încât numai anumite dispozitive și/sau adrese MAC să poată accesa porturile.
Dezactivați unul sau mai multe porturi pentru a bloca traficul de rețea
SNMPv3 oferă autentificare criptată și securitate de acces

Specificație tehnică

Ethernet Interface

Cabling Direction	PT-7710-F Series: Front cabling PT-7710-D Series: Down cabling
Compatible Modules	Slot 1: PM-7200-8TX, PM-7200-2MSC4TX, PM-7200-2MST4TX, PM-7200-2SSC4TX, PM-7200-4MSC2TX, PM-7200-4MST2TX, PM-7200-4SSC2TX, PM-7200-6MSC, PM-7200-6MST, PM-7200-6SSC, PM-7200-8SFP, PM-7200-4M12, PM-7200-8MTRJ Slot 2: PM-7200-2GTXSFP, PM-7200-1MSC, PM-7200-1MST, PM-7200-2MSC, PM-7200-2MST, PM-7200-2SSC
Standards	IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN Tagging IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1X for authentication IEEE 802.3 for 10BaseT IEEE 802.3ab for 1000BaseT(X) IEEE 802.3ad for Port Trunk with LACP IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

Ethernet Software Features

Filter	802.1Q, GMRP, GVRP, IGMP v1/v2c, Port-based VLAN, VLAN unaware
Industrial Protocols	EtherNet/IP, Modbus TCP
Management	Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
MIB	Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Power Substation	IEC 61850 QoS
Redundancy Protocols	Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
Security	Broadcast storm protection, HTTPS/SSL, TACACS+, Port Lock, RADIUS, Rate Limit, SSH
Time Management	NTP Server/Client, SNTP

Switch Properties

IGMP Groups	256
Max. No. of VLANs	64
VLAN ID Range	VID 1 to 4094
Priority Queues	4

Serial Interface

Console Port

RS-232 (RJ45)

Input/Output Interface

Alarm Contact Channels

Resistive load: 3 A @ 30 VDC, 240 VAC

Power Parameters

Connection	10-pin terminal block
Input Voltage	PT-7710-LV Series: 12/24/48 VDC (9 to 60 VDC) PT-7710-HV Series: 110/220 VAC/VDC (88 to 300 VAC, 85 to 264 VDC)
Overload Current Protection	Supported
Reverse Polarity Protection	Supported
Input Current	PT-7710-LV Series: 0.75 A @ 0.24 VDC, 0.39 A @ 48 VDC PT-7710-HV Series: 0.19/0.11 A @ 110/220 VAC, 0.16/0.10 A @ 110/220 VDC

Physical Characteristics

Housing	Aluminum
IP Rating	IP30
Dimensions (without ears)	266.5 x 44 x 195 mm (10.5 x 1.7 x 7.7 in)
Weight	2200 g (4.89 lb)
Installation	PT-7710-F Series: 19-inch rack mounting, PT-7710-D Series: Wall mounting

Environmental Limits

Operating Temperature	-40 to 85°C (-40 to 185°F) Note: Cold start requires minimum of 100 VAC @ -40°C
Storage Temperature (package included)	-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity	5 to 95% (non-condensing)

Standards and Certifications

Safety	EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1
EMI	EN 55032 Class A, CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV PT-7710-HV Series: IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV PT-7710-LV Series: IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs
Power Substation	IEC 61850-3, IEEE 1613
Railway	EN 50121-4, EN 50155 (complies with a portion of EN 50155 specifications)
Traffic Control	NEMA TS2
