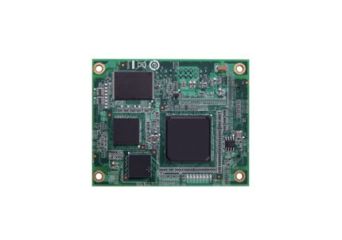

EOM-G103-PHR-PTP

Module de redundanță integrate cu 3 porturi full Gigabit IEC 62439-3

Conform cu IEC 62439-3 clauza 4 (PRP) și clauza 5 (HSR)
3 pinout-uri SGMII rezervate pentru PRP/HSR (LAN A/LAN B/Inter Link) și încă 1 SGMII rezervat pentru conectarea consolei Ethernet.

Produs epuizat

Livrare gratuita de la 500 RON

Promocja cenowa na model HDR-15-5

Produs destinat exclusiv utilizării profesionale

Descriere
Specificație tehnică
Descarca documentatie
Produse recomandate

EOM-G103-PHR-PTP

Descriere

Seria EOM-G103 este concepută pentru producătorii de dispozitive care doresc să incorporeze și să integreze în produsele lor, cu un efort minim, modulele avansate acceptate de IEC 62439-3 pentru a îmbunătăți performanța și fiabilitatea în anumite aplicații critice.

IEC 62439-3 Clauza 4 (PRP) și IEC 62439-3 Clauza 5 (HSR) sunt protocoale de redundanță standardizate pentru rețelele de automatizare industrială în care este necesar un timp de recuperare zero. PRP și HSR sunt potrivite pentru automatizarea stațiilor de transformare și alte aplicații critice care nu pot tolera niciun timp de nefuncționare a sistemului.

Seria EOM-G103 este conformă cu standardul IEC 62439-3 și oferă o soluție integrată simplă și rentabilă pentru adăugarea unui modul de redundanță la un produs care nu este conform cu IEC 62439-3. Modulele acceptă două porturi Ethernet IEC 62439-3 pentru construirea de rețele PRP sau HSR: SGMII (mod MAC)/SerDes (1000BaseX). De asemenea, include un port Ethernet standard SGMII (mod MAC)/SerDes (1000BaseX) pentru conectarea cu dispozitive Ethernet IEEE 802.3 standard. În plus, seria EOM-G103-PHR-PTP oferă un port suplimentar SGMII (mod MAC)/SerDes (1000BaseX) pentru a construi un port de consolă Ethernet de acces local pentru a menține, controla și gestiona cu ușurință dispozitivele de la fața locului.

Caracteristici și beneficii suplimentare

PRP (Parallel Redundancy Protocol): Transmite sau primește simultan două căi active independente către/de la diferite rețele LAN într-o rețea care nu necesită timp de recuperare.
HSR (High-availability Seamless Redundancy): Fiecare cadru este duplicat și apoi transmis în ambele direcții ale inelului HSR pentru a asigura un timp de comutare zero.
IEEE 1588v2 PTP (Precision Time Protocol) bazat pe hardware end-to-end one-step transparent clock pentru sincronizarea precisă a timpului în rețele
Configurabil prin CLI

Specificație tehnică

Ethernet Interface

Standards	IEEE 802.3 for 10BaseT IEEE 802.3ab for 1000BaseT(X) IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
Ethernet Interface	3, SGMII (MAC mode) / SerDes (1000BaseX) (PRP/HSR LAN A/LAN B/INTERLINK)
Connector	1 connector with 2 x 40 pins, and 1 connector with 2 x 10 pins
GPIO	3 x Programmable I/O pins

Ethernet Software Features

Redundancy Protocols

HSR, PRP

Serial Interface

Console Port

Ethernet console (SGMII (MAC mode) / SerDes (1000BaseX))

Power Parameters

Input Current

0.49 A @ 3.3 VDC

Physical Characteristics

Dimensions	80 x 1.6 x 65 mm (3.15 x 0.06 x 2.56 in)
Weight	28.6 g (0.06 lb)

Environmental Limits

Operating Temperature	-40 to 60°C (-40 to 140°F)
Storage Temperature (package included)	-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity	5 to 95% (non-condensing)
