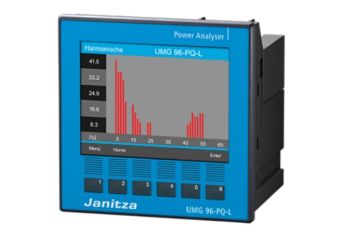

UMG96PQ-L

Fie că este vorba de analiza calității energiei electrice, monitorizarea curentului diferențial sau monitorizarea temperaturii, UMG 96-PQ-L oferă funcțiile potrivite pentru fiecare aplicație. Cu UMG 96-PQ-L, este acum posibil să se asigure în mod rentabil transparența completă a calității energiei electrice la fiecare nivel, evitând astfel defecțiunile sistemului.

Măsurătorile evenimentelor pe întreaga perioadă pot fi afișate și analizate direct pe ecran. În plus, rețeaua modulară oferă o memorie mare care asigură stocarea datelor pe o perioadă de mai mulți ani, datorită unei metode speciale de compresie a datelor.

Partiționarea stocării permite stocarea pe termen lung a datelor privind curentul și puterea și combinarea măsurătorilor de înaltă rezoluție ale calității energiei electrice. Această metodă de stocare a datelor permite creșterea cantității de informații stocate, menținând în același timp costurile hardware la un nivel redus.

Valorile disponibile pot fi afișate și prezentate grafic cu ușurință pe un ecran color. În plus, UMG 96-PQ-L oferă module plug-in pentru extinderi funcționale și 50 de comparatoare configurabile care pot fi personalizate sau pot utiliza profiluri predefinite.

Versiunile de clasă S ale UMG 96-PQ-L oferă funcții suplimentare, inclusiv detectarea flickerului sau a interarmonicelor, pentru a îndeplini cerințele EN 50160 și IEEE519. De asemenea, este posibilă activarea acestor funcții ulterior, chiar și după achiziționarea dispozitivului.

CALITATEA ENERGIEI

• Curent armonic până la armonica 65
• Rată de eșantionare ridicată, cu 280 de puncte de eșantionare pe formă de undă completă
• Rată de captare a evenimentelor de intrare digitală de 1 ms
• Memorie valoare RMS 20 ms

VIZUALIZARE

• Funcție osciloscop
• Diagramă fazorică pe afișaj
• Istoric indicator de tragere pe afișaj
• Resetare indicatoare de rezistență prin afișaj sau de la distanță

INSTALARE ȘI INTEGRARE

• Categorie de supratensiune 600 V CAT III
• Instalare ușoară cu panou frontal de 96 x 96 mm
• Utilizare în rețele IT cu variantele 52.36.005
• Setarea orei cu sisteme terțe în conformitate cu DIN 60970-5-4

GESTIONAREA ENERGIEI

• Identificarea potențialului de economisire
• Clasa de energie activă 0,2S#
• Conformitate cu cerințele normative și fiscale
• Medii ecranate configurabile

MEMORIE

• Memorie de mare capacitate cu cerințe reduse de memorie
• Capacitate de stocare de până la 15 ani cu 23 de valori măsurate la fiecare 15 minute și 8 valori măsurate la fiecare oră
• Partiționarea memoriei în memorie pe termen lung și memorie PQ pe termen scurt de înaltă rezoluție

DISPOZITIVE PERIFERICE

• 3 ieșiri digitale
• 1 ieșire analogică
• 3 intrări digitale

COMUNICARE

• Funcționalitate gateway Modbus Client/Server
• Funcție gateway
• Interfață Ethernet
• RS485
• 5 conexiuni Modbus TCP simultane

FUNCȚIONARE

• Funcționare cu 6 butoane pe afișaj grafic color
• Funcționare intuitivă
• Configurare direct pe afișaj
• Funcționare la fața locului și de la distanță cu GridVis®
• Ecran de start și punct de revenire configurabile

MODULARITATE

• Măsurarea temperaturii cu monitorizare prin comparator integrat
• Interfață Ethernet și gateway Modbus
• Intrări multifuncționale pentru măsurarea curentului diferențial sau a puterii de curent continuu
• Măsurarea conductorului neutru (I4 - măsurarea curentului)

COMPARATOR

• 50 de comparatoare în dispozitiv
• Histerezis
• Profiluri de comparație predefinite pentru configurare rapidă (GridVis®)

CLASA S

• Flicker
• Interarmonice
• Date PQ conforme cu standardele, bazate, de exemplu, pe EN 50160 și IEEE519
• Variație rapidă a tensiunii
• Suprafrecvență și subfrecvență
• Profiluri de înregistrare predefinite pentru EN 50160, IEEE519,61000-2-4, AHF și SVG

EVENIMENTE

• Reprezentare pe afișaj
• Citirea ultimului eveniment prin Modbus
• Afișarea curbelor valorii medii pătrate în vizualizatorul de evenimente GridVis®
